做工程竟然不知道线缆用量怎么算?简直弱爆了!
来源:汉捷智能 最后更新时间:2016-2-26 13:22:58

综合布线是一个模块化、灵活性极高的建筑物或建筑群内的信息传输系统,是建筑物内的“信息高速公路”,而线缆就是搭建这条公路的“水泥”。所以,在布线工程施工之前准确的计算出线缆用量就显得非常重要,这可是能节省一笔不小的费用。下面,小编给大家介绍一个最简单粗暴的方法迅速计算出线缆的用量。

一、确定电缆的长度

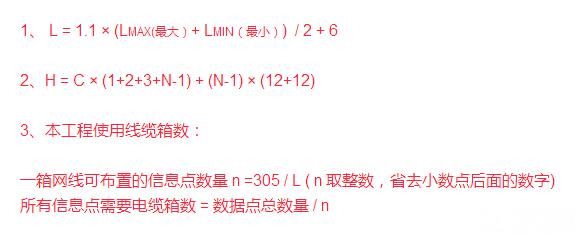

要计算整座楼宇的水平布线用线量和光纤用量,首先要计算出每个楼层的用线量,然后对各楼层用线量进行汇总即可。每个楼层用线量的计算公式如下:


其中,1、L为平均每个信息点用线量,LMAX为最远的信息插座离楼层管理间的距离, LMIN为最近的信息插座离楼层管理间的距离,6为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素),其中10%为备用余量。2、H为总用光纤长度,C为楼层高度,N为楼层,12为端对容差(主要考虑施工光纤溶接和走线长度,因两端都需要熔接即为12+12)。3、n为一箱网线可布置的信息点数量,305m为平均每箱电缆的长度。



        二、应用示例

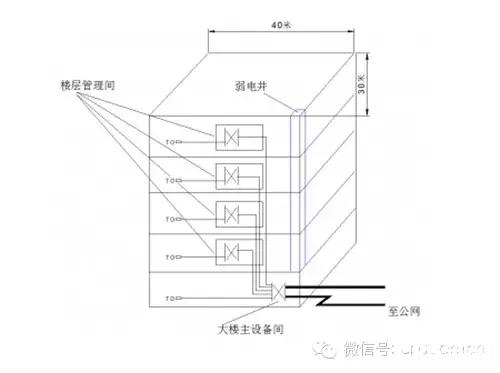

  大楼共5层,层高3.5米,楼长40米,楼宽30米,每层信息点数为60个,弱电井设于楼的一角,配线间与弱电井在同一角,为10平方米小房间,水平电缆最长Lmax=60米,最短Lmin=15米。估算出整座楼宇的用线量。



       1、每个信息点平均长度:


  L = 1.1 × (LMAX+LMIN(最小)) / 2 + 6 = 1.1 ×(60+15)/ 2 + 6 = 47.25米


  2、室内光缆长度:H = 3.5 × (1+2+3+4) + 4 × (12+12) = 131米


  3、n = 305 / 47.25 = 6.45 取N = 6(即一箱网线可以布6个信息点)

  所有信息点需要电缆数据用缆 = 数据点总数量 / n = 5 x 60 / 6 = 50(箱)

  综合布线线缆计量单位长度:本工程使用线缆箱数:数据用缆 A=50箱

  (注意:在计算工程中所需线缆的箱数时,因为网络线不容许接续,即每箱零头要浪费,所以切不可用:

  本工程使用线缆箱数 = L × 信息点数量 / 305)

  这么简单的计算方法,赶紧拿走,做好工程项目中的小算盘吧~
